تخلیه کننده کشتی زغال سنگ 500-200000 DWT 200-3000 تن در ساعت

AOTUO Rail Screw Mobile Coal Ship Unloader: Product Positioning

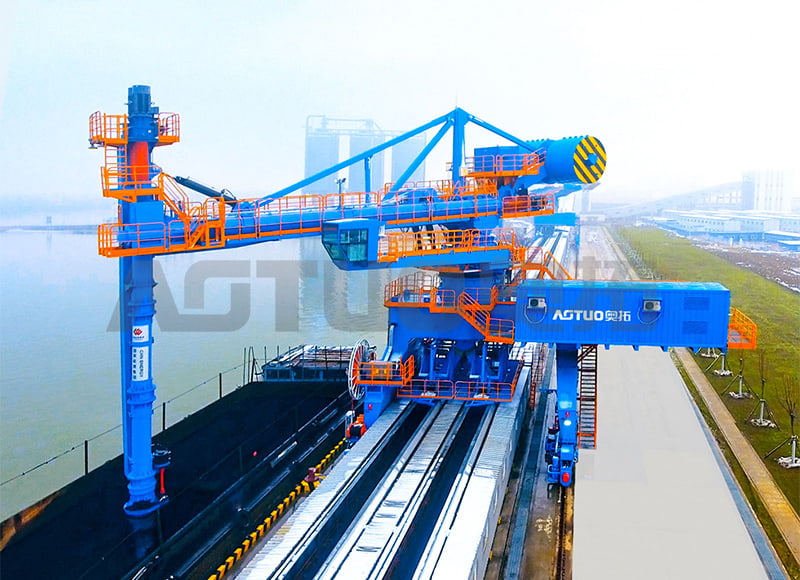

این دستگاه تخلیه زغال سنگ پیچ سیار ریلی یک دستگاه تخلیه زغال سنگ پیوسته و کاملاً محصور است. AOTUO اولین واحد را برای سیستم حمل و نقل زغال سنگ نیروگاه در چین در سال 2018 توسعه داد و به کار برد. این دستگاه از یک بوژی نصب شده بر روی ریل برای حرکت بین اسکله ها، یک برج چرخان برای موقعیت افقی و یک بازوی پیچ عمودی برای تغذیه زغال سنگ به نوار نقاله پیچ افقی و سپس به سیستم انتقال ساحل استفاده می کند.

هدف این طراحی جابجایی زغال سنگ است که در آن کنترل گرد و غبار، در دسترس بودن بالا و هزینه انرژی کم در هر تن مهم است. مسیر انتقال پیچ از ورودی تا تخلیه بسته است، بنابراین زغال سنگ از طریق هوای آزاد رها نمی شود. پیکربندی نصب شده روی ریل به یک دستگاه اجازه می دهد تا اسکله های متعددی را ارائه دهد، که مناسب ترمینال هایی با تغییر اندازه کشتی و تخصیص اسکله است.

مشخصات فنی و مرزهای عملیاتی

ظرفیت بر اساس چگالی ظاهری زغال سنگ از 0.8 تا 1.1 تن بر متر مکعب محاسبه می شود. توان عملیاتی واقعی به نوع زغال سنگ، رطوبت، زاویه استراحت و هندسه نگهداری بستگی دارد. جدول زیر پارامترهای اصلی را که در مرحله پیشنهاد تایید می کنیم، خلاصه می کند.

ویژگی های طراحی حمل و نقل زغال سنگ

زغال سنگ ساینده است و اغلب ناخالصی‌های گنگ و سخت را حمل می‌کند. AOTUO یک لایه آلیاژ فوق العاده مقاوم در برابر سایش را با سختی تا 75 HRC روی قسمت های ورودی و سایش پایین اعمال می کند. این باعث افزایش طول عمر بازیابی کننده می شود و دستگاه را در خدمات زغال سنگ با فرسودگی بالا حفظ می کند.

• پرواز پیچ تقویت شده: نسبت زمین به قطر 1.2، کاربید کروم سخت (550-600 برینل) در لبه های پرواز و صفحات آستر. پوشش اختیاری کاربید تنگستن برای زغال سنگ با HGI زیر 40.
• قابلیت توده بزرگ: ورودی مخروطی و بخش میله گریزلی زغال سنگ توده ای را تا 400 میلی متر کنترل می کند و از گیر کردن بزرگ جلوگیری می کند.
• درایو فرکانس متغیر: محدوده سرعت پیچ اصلی 40-120 RPM، مدولاسیون جریان از 20 تا 100٪ ظرفیت.
• جمع آوری گرد و غبار: سیستم انتقال بسته با سرکوب گرد و غبار مه خشک و جرقه گیر. انتشار گرد و غبار تا 10 میلی گرم در متر مکعب کنترل می شود.
• تحرک ریلی: بوژی پشتیبانی چهار نقطه، زمان انتقال بین اسکله ها 5-8 دقیقه، طول مسیر معمولا 200-600 متر است.

برنامه مناسب در پایانه های زغال سنگ

تخلیه کننده زغال سنگ متحرک ریلی با پایانه های صادرات زغال سنگ، اسکله های دریافت زغال سنگ نیروگاه، پایانه های زغال سنگ چند اسکله، محوطه های مواد خام کارخانه فولاد و پایانه های سوخت دیگ بخار صنعتی مناسب است. زغال سنگ قیر، زغال سنگ زیر قیر و زغال سنگ قهوه ای را در محدوده رطوبت و دمای اعلام شده کنترل می کند.

برای پایانه هایی که سیمان، کلینکر یا دانه را نیز مدیریت می کنند، AOTUO تجهیزات مرتبط مانند 1000-70000 DWT 200-1500 تن در ساعت تخلیه کننده اسکرو کشتی متحرک ریلی و لودر کشتی سیار ریلی 300-1500 تن در ساعت 800-50000DWT برای بارگیری مواد فله . تجهیزات کمکی از جمله جمع کننده های گرد و غبار، نوار نقاله ها و اسلایدهای هوا را می توان در یک سیستم انتقال ادغام کرد.

کنترل ها، اتوماسیون و ادغام ایمنی

تخلیه کننده با یک سیستم کنترل مبتنی بر PLC، رابط نظارت از راه دور، گزارش تولید و هشدارهای تعمیر و نگهداری تحویل داده می شود. پیچ اصلی توسط یک درایو فرکانس متغیر برای مدولاسیون جریان هدایت می شود. سیستم کنترل را می توان در اطراف رابط خط مورد نیاز، از جمله سیستم انتقال ساحل و اتاق کنترل مرکزی ترمینال، پیکربندی کرد.

ویژگی های ایمنی سرویس گرد و غبار زغال سنگ عبارتند از پانل های تهویه انفجار در NFPA 68، حسگرهای تشخیص جرقه در ورودی پیچ و قیف تخلیه با خاموش شدن خودکار، تسمه های زمین برای تخلیه استاتیک، و اجزای الکتریکی محافظت شده در برابر اشتعال گرد و غبار (کلاس II، بخش 2). پایش متان برای زغال سنگ با مواد فرار بالای 35 درصد در دسترس است.

نصب، راه اندازی و پذیرش

الزامات پی ریل شامل گیج ریل 6000-8000 میلی متر، بار پایه 35 تن در هر چرخ، تحمل صافی ریل ± 3 میلی متر در 10 متر و حداکثر شیب 0.3٪ است. منبع تغذیه 6600 ولت یا 690 ولت، 50/60 هرتز، سه فاز، با حلقه کابل یا سیستم فستون در طول مسیر است.

آزمایش پذیرش کارخانه با ظرفیت 100٪ با مواد شبیه ساز زغال سنگ انجام می شود. راه اندازی در محل شامل یک آزمایش کار مداوم 12 ساعته با زغال سنگ واقعی و آزمایش بار تا 110 درصد ظرفیت نامی است. آموزش اپراتور ایمنی گرد و غبار زغال سنگ، جلوگیری از انفجار، کنترل بوم، روش های اضطراری و نظارت بر سیستم گرد و غبار را پوشش می دهد.

تعمیر و نگهداری و قابلیت سرویس دهی

تجمع گرد و غبار زغال سنگ نیاز به بازرسی هفتگی سیستم جمع آوری غبار و سنسورهای تشخیص جرقه دارد. بازرسی سایشی اسکرو فلورینگ هر 400 ساعت کار برای زغال سنگ قیر و 300 ساعت برای زیر قیر یا زغال سنگ توصیه می شود. جایگزینی هاردفیسینگ بسته به سایندگی زغال سنگ معمولاً بین 3000-4500 ساعت کاهش می یابد. تعویض کیسه فیلتر گرد و غبار هر 18 تا 24 ماه یکبار است.

AOTUO تامین قطعات یدکی، اسناد فنی و پشتیبانی خدمات را ارائه می دهد. این شرکت یک سیستم خدمات جهانی با تعهدات پاسخگویی برای پرسنل نصب، پس از فروش، بهره برداری و نگهداری را اجرا می کند.

اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم

برای تهیه پیکربندی و قیمت‌گذاری برای تخلیه‌کننده زغال‌سنگ اسکرو متحرک ریلی، به ورودی‌های پروژه زیر نیاز داریم. این لیست یک چک لیست خرید نیست. این داده های مهندسی است که تیم ما برای اندازه گیری دستگاه و تأیید رابط استفاده می کند.

• محدوده کشتی: حداقل و حداکثر DWT، اندازه های معمولی دریچه و ارتفاع تخته آزاد.
• خواص زغال سنگ: چگالی ظاهری، توزیع اندازه توده، محتوای رطوبت، HGI، مواد فرار و دما.
• ظرفیت هدف: t/h مورد نیاز، ساعات کار در روز و توان عملیاتی سالانه.
• چیدمان اسکله: تعداد اسکله های مورد استفاده، طول مسیر راه آهن، گیج و شرایط فونداسیون.
• منبع تغذیه: ولتاژ، فرکانس و توان نصب شده موجود.
• رابط ساحلی: دریافت ظرفیت نوار نقاله، عرض تسمه و ارتفاع نقطه انتقال.
• محدودیت های زیست محیطی: هدف انتشار گرد و غبار، حد نویز و استانداردهای محلی قابل اجرا.
• محدوده اتوماسیون: رابط کنترل مرکزی، نظارت از راه دور و الزامات ثبت داده ها.

سوالات متداول

حداکثر اندازه زغال سنگی که تخلیه کننده زغال سنگ متحرک ریلی می تواند تحمل کند چقدر است؟

پیکربندی پیچ استاندارد تا 400 میلی‌متر زغال‌سنگ توده‌ای را کنترل می‌کند که 90 درصد آن از صفحه نمایش 400 میلی‌متری عبور می‌کند. یک بخش میله گریزلی در دهانه ورودی مانع از گیرکردن مواد با اندازه بیش از 450 میلی متر در پیچ می شود.

طراحی روی ریل چه سودی برای ترمینال زغال سنگ دارد؟

یک واحد نصب شده روی ریل می تواند 2 تا 5 اسکله را ارائه دهد و تعداد تجهیزات را 30 تا 50 درصد در مقایسه با تخلیه کننده های ثابت کاهش می دهد. زمان انتقال بین اسکله ها 5-8 دقیقه است و طول مسیر معمولاً بسته به طرح ترمینال از 200 تا 600 متر متغیر است.

میزان انتشار گرد و غبار تخلیه کننده به چه سطحی می رسد؟

سیستم انتقال بسته و سرکوب گرد و غبار مه خشک انتشار گرد و غبار را تا 10 میلی گرم در متر مکعب یا کمتر در خروجی پشته کنترل می کند که الزامات مجوز زیست محیطی ترمینال زغال سنگ را برآورده می کند.

چه مقدار رطوبت زغال سنگ قابل قبول است؟

تخلیه کننده تا 15 درصد رطوبت برای زغال سنگ قیر و تا 25 درصد برای زغال سنگ زیر قیر را کنترل می کند. دمای زغال سنگ می تواند از محیط تا 60 درجه سانتی گراد متغیر باشد. مواد با HGI زیر 40 نیاز به محافظت از سایش ارتقا یافته دارند.

ظرفیت برای یک پروژه خاص چگونه محاسبه می شود؟

مقادیر ظرفیت بر اساس زغال سنگ قیری با چگالی ظاهری 0.85 تن بر متر مکعب، شرایط جریان آزاد، رطوبت زیر 8 درصد و توزیع اندازه توده 0-400 میلی متر با 50 درصد عبور از 100 میلی متر است. توان عملیاتی واقعی با نوع زغال سنگ، رطوبت، زاویه استراحت و هندسه نگهداری متفاوت است. فاکتورهای کاهش برای زغال سنگ قهوه ای با رطوبت بالا یا زغال سنگ منسجم اعمال می شود.

چه ویژگی های ایمنی خطرات انفجار گرد و غبار زغال سنگ را برطرف می کند؟

سیستم جمع‌آوری گرد و غبار شامل پانل‌های تهویه انفجار در NFPA 68 است. سنسورهای تشخیص جرقه در ورودی پیچ و قیف تخلیه، خاموش شدن خودکار را فعال می‌کنند. تسمه های زمین از تخلیه ساکن جلوگیری می کنند و اجزای الکتریکی در برابر اشتعال گرد و غبار محافظت می شوند (کلاس II، بخش 2). نظارت بر اکسیژن برای زغال سنگ های پرخطر اختیاری است.
