تخلیه کننده کشتی پیچ ثابت 600-15000 DWT 100-500 تن در ساعت

تخلیه مداوم برای اسکله های اختصاصی

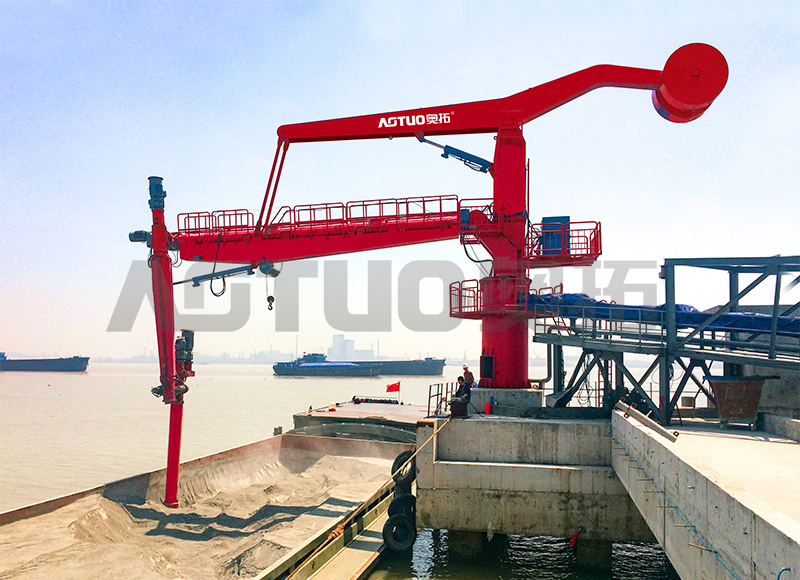

ATXL-A بر روی یک پایه بتن مسلح در لبه اسکله نصب می شود. برج دوار آن پرتو افقی را می چرخاند در حالی که بازوی پیچ عمودی به داخل و خارج می چرخد، بنابراین فیدر سطح مواد را به صورت سه بعدی دنبال می کند و ورودی پیچ را در محموله مدفون نگه می دارد. مواد توسط پیچ عمودی بلند می شوند، به پیچ افقی منتقل می شوند و از طریق دستگاه تخلیه به نوار نقاله ساحل تخلیه می شوند.

از آنجا که پایه ثابت است، هیچ بوژی ریلی یا درایوهای مسافرتی وجود ندارد. این پیکربندی برای پایانه‌هایی با ورود کشتی‌های قابل پیش‌بینی و یک اسکله اختصاص‌یافته مناسب است و هزینه سرمایه اولیه را در مقایسه با ماشین‌های سوار بر ریل با همان ظرفیت کاهش می‌دهد.

پارامترهای فنی

جایی که پیکربندی ثابت متناسب است

• پایانه های بندری کوچک - 600-10000 کشتی DWT با ظرفیت سالانه زیر 800000 تن.
• بنادر رودخانه های داخلی - مکان هایی با پیش نویس محدود که با کشتی ها و ترن هوایی های کوچک را جابجا می کند.
• قطب های توزیع سیمان - دریافت سیمان فله از کشتی های 3000-12000 DWT.
• تسهیلات صادرات غلات - کنترل گرد و غبار گندم، ذرت و سویا.
• دریافت مواد اولیه صنعتی - نیروگاه ها و کارخانه هایی که زغال سنگ، سنگ آهک یا پتکک مصرف می کنند.
• پایانه های کود - کودهای دانه ای و پودری با مواد رطوبتی.

در جایی که اندازه کشتی ها بسیار متفاوت است یا چندین اسکله در یک دستگاه مشترک هستند، ما 1000-70000 DWT 200-1500 تن در ساعت تخلیه کننده اسکرو کشتی متحرک ریلی محدوده وسیع تری از کشتی ها را با سفرهای ریلی پوشش می دهد.

مواد و مرزهای عملیاتی

محموله های چسبنده یا منسجم ممکن است به کاهش نرخ خوراک نیاز داشته باشند. برای مواد با رطوبت بالا بالای 12 درصد، آسترهای پیچی اختیاری با فاصله کمتر در دسترس هستند.

کنترل پیچ، درایو و گرد و غبار

نوار نقاله پیچ هسته دستگاه است. قطر پیچ استاندارد 350-500 میلی متر با نسبت گام به قطر 0.7 و محدوده سرعت 50-160 RPM از طریق یک درایو فرکانس متغیر است که امکان مدولاسیون جریان از 20٪ تا 100٪ ظرفیت نامی را فراهم می کند. برای محموله‌های ساینده مانند مواد کوارتز دار، ما پروازهای سخت در 550-600 برینل یا بخش‌های سایش پیچ و مهره را پیشنهاد می‌کنیم.

جمع آوری گرد و غبار در سه نقطه عمل می کند: پوشش ورودی پیچ، لوله انتقال بین بازوهای عمودی و افقی و قیف تخلیه. کیسه‌خانه مرکزی پالس جت فشار منفی را در سرتاسر آن حفظ می‌کند، با راندمان کیسه فیلتر 99.9 درصد برای ذرات بزرگ‌تر از 1 میکرون. چرخه های تمیز کردن خودکار زمانی فعال می شوند که فشار دیفرانسیل از 1000 پاسکال بیشتر شود.

نصب، برنامه های کاربردی و کنترل

• بنیاد - پد بتنی 5.5 متر × 5.5 متر حداقل، 1.8-2.2 متر عمق بسته به ظرفیت باربری خاک. 35 تن بار در هر پایه پشتیبانی؛ الگوی پیچ لنگر ارائه شده با نقشه های مهندسی.
• منبع تغذیه - 380-690 ولت، 50 هرتز یا 60 هرتز، سه فاز؛ قدرت موتور نصب شده 160-250 کیلو وات با انتخاب ظرفیت. جعبه ترمینال در پایه پایه؛ اتصال ژنراتور اختیاری
• کنترل کنید - پانل کنترل محلی با قابلیت نظارت از راه دور. توالی بر اساس PLC سرعت slew، luff، نوسان و پیچ. آلارم خطا و اینترلاک های ایمنی
• حفاظت - سیستم یکپارچه حفاظت در برابر صاعقه

ما سیستم کنترل را در اطراف رابط خط مورد نیاز پیکربندی می کنیم، بنابراین تخلیه کننده می تواند بدون دخالت دستی در نقطه انتقال، به نوار نقاله ساحل، تغذیه سیلو یا قیف گیرنده تحویل دهد.

کیفیت، تست و پذیرش

AOTUO واحد تهیه پیش نویس استاندارد صنعتی JC/T 2575 "Bulk Cement Spiral Unloader" است و دارای بیش از 100 حق اختراع معتبر و حق چاپ نرم افزار است. تولید در یک کارگاه سطح A به مساحت 14000 متر مربع با تجهیزات تست، تحت سیستم های مدیریت کیفیت، محیط زیست و ایمنی و بهداشت شغلی انجام می شود.

آزمایش انتشار از ISO 9096:2017 برای انتشار منبع ثابت پیروی می کند، نمونه برداری با ظرفیت 100٪ پلاک در یک دوره سه ساعته مداوم، با گزارش های اعتبار سنجی شخص ثالث در دسترس است. ما تست انطباق را هر 12 ماه پس از تحویل توصیه می کنیم.

تعمیر و نگهداری و قابلیت سرویس دهی

• بازرسی ضخامت پرواز پیچ هر 400 ساعت کار.
• ارزیابی سایش صفحه لاینر در فواصل 800 ساعته.
• برای سیمان، تعویض پرواز پیچ معمولاً بین 3500 تا 5000 ساعت بسته به سایندگی است.
• مجموعه پیچ عمودی شامل یک درب دسترسی لولایی برای بازرسی بدون استخراج کامل پیچ است.
• صدور گواهینامه اپراتور به 32 ساعت آموزش شامل کنترل های بوم، روش های توقف اضطراری، نظارت بر سیستم گرد و غبار و بازرسی روزانه نیاز دارد. آموزش تجدید هر 24 ماه

اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم

• محدوده وزن مرده کشتی و هندسه دریچه معمولی، از جمله عرض دریچه و عمق نگهداری.
• نوع ماده، چگالی ظاهری، توزیع اندازه ذرات، میزان رطوبت و زاویه قرارگیری.
• پیک مورد نیاز و نرخ متوسط ​​دبی، و هدف توان عملیاتی سالانه.
• طرح اسکله، محدوده تخته آزاد، دسترسی از لبه اسکله و داده های خاک پی.
• رابط دریافت ساحل: نوار نقاله، قیف یا سیلو، و ارتفاع انتقال مورد نیاز.
• منبع تغذیه، ولتاژ، فرکانس و هرگونه عملیات ژنراتور موجود است.
• الزامات انتشار محلی، سر و صدا و ایمنی قابل اجرا در اسکله.

پیشنهاد ما بر اساس نقطه کار، مواد و هدف تولید است. در جایی که یک پروژه به تجهیزات بارگیری یا انتقال نیز نیاز دارد، ما آن را تامین می کنیم گرد و غبار، نوار نقاله و محدوده اسلاید هوا به عنوان بخشی از همان سیستم انتقال پورت.

سوالات متداول

نصب ثابت چگونه بر انعطاف پذیری عملیاتی تأثیر می گذارد؟

تخلیه کننده ثابت به یک اسکله اختصاصی خدمت می کند. برای پایانه‌هایی با ورود کشتی‌های قابل پیش‌بینی و اندازه شناورهای ثابت، این پیکربندی پوشش مناسبی را بدون هزینه حمل‌ونقل ریلی و درایوهای مسافرتی ارائه می‌دهد. موقعیت کشتی از طریق تنظیمات خط پهلوگیری در پوشش چرخشی ± 135 درجه و فاصله تقریباً 15 متری از لبه اسکله مدیریت می شود.

برنامه نگهداری پیچ توصیه شده چیست؟

ضخامت پرواز پیچ را هر 400 ساعت کار بررسی کنید و سایش صفحه لاینر را در فواصل زمانی 800 ساعت ارزیابی کنید. در سرویس سیمان، تعویض پرواز پیچ معمولاً بین 3500 تا 5000 ساعت بسته به سایندگی مواد مورد نیاز است. مجموعه پیچ عمودی دارای درب دسترسی لولایی است، بنابراین بازرسی نیازی به استخراج کامل پیچ ندارد.

چگونه سیستم جمع آوری گرد و غبار به 10 میلی گرم در متر مکعب می رسد؟

جذب سه مرحله ای در روکش ورودی پیچ، لوله انتقال و قیف تخلیه، یک کیسه پالس جت مرکزی را تغذیه می کند که فشار منفی را در مسیر مواد نگه می دارد. کیسه های فیلتر برای ذرات بالای 1 میکرون بازدهی 99.9 درصدی دارند و سیکل های تمیز کردن خودکار زمانی شروع می شوند که فشار دیفرانسیل از 1000 پاسکال بیشتر شود.

آیا این تخلیه کننده می تواند انواع مختلف مواد را مدیریت کند؟

پیکربندی استاندارد چگالی ظاهری از 0.6 تا 1.8 تن بر متر مکعب، اندازه ذرات تا 40 میلی‌متر و رطوبت تا 10 درصد را کنترل می‌کند. تغییر مواد نیاز به تمیز کردن محفظه پیچ و سیستم جمع آوری گرد و غبار دارد. آسترهای پیچی با فاصله کم اختیاری مناسب مواد با رطوبت بالا بالای 12 درصد هستند.

مبنای محاسبه ظرفیت چیست؟

مقادیر نامی از سیمان در 1.2 تن بر متر مکعب در شرایط جریان آزاد با رطوبت کمتر از 5 درصد به دست می آید. توان عملیاتی واقعی با زاویه استراحت، سطح رطوبت، توزیع اندازه ذرات و هندسه نگهداری متفاوت است. فاکتورهای کاهش برای موادی با زاویه سکون بالای 40 درجه اعمال می شود.

کدام گزینه های پیکربندی پیچ موجود است؟

قطر پیچ استاندارد 350-500 میلی متر با نسبت گام به قطر 0.7 و 50-160 RPM از طریق درایو فرکانس متغیر است. گزینه‌های مقاوم در برابر سایش عبارتند از پروازهای سخت در 550-600 برینل یا بخش‌های سایش پیچ و مهره برای مواد کوارتزدار.
