انتخاب ماشین: چگونه توان مورد نیاز برای تخلیه کننده کشتی پیچی را تخمین بزنیم

انتخاب سمت راست پیچ کشتی تخلیه برای عملیات بندری شما یک تصمیم حیاتی است که مستقیماً بر کارایی، هزینه های عملیاتی و قابلیت اطمینان طولانی مدت تأثیر می گذارد. در قلب این فرآیند انتخاب، برآورد دقیق نیازهای توان نهفته است. یک موتور کم اندازه منجر به توقف مکرر، افزایش تعمیر و نگهداری و عدم دستیابی به نرخ تخلیه هدف می شود، در حالی که یک موتور بزرگ منجر به صرف سرمایه غیر ضروری و مصرف انرژی بیشتر می شود. این راهنما یک رویکرد جامع و گام به گام برای تخمین توان مورد نیاز برای a ارائه می دهد پیچ کشتی تخلیه کاوش در عوامل کلیدی و محاسباتی که تعریف می کنند محاسبه قدرت نوار نقاله پیچ برای این ماشین های پیچیده یک مناسب تخمین توان برای تخلیه کننده فله برای اطمینان از عملکرد بهینه و بازگشت سرمایه اساسی است.

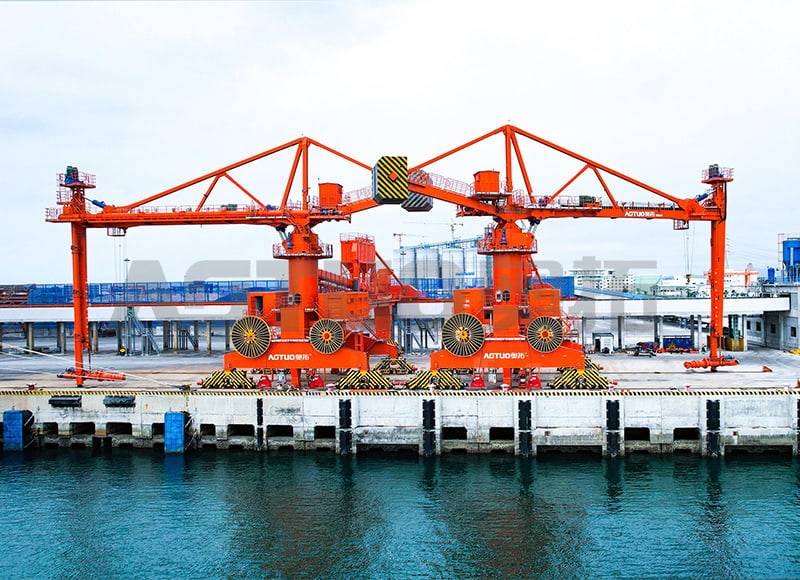

1000-70000 DWT 200-1500 تن در ساعت تخلیه کننده اسکرو کشتی متحرک ریلی

درک مولفه های اصلی تقاضای برق

کل توان مورد نیاز برای رانندگی a پیچ کشتی تخلیه یک مقدار واحد نیست بلکه مجموع چندین جزء متمایز است. هر یک از این اجزا نشان دهنده نیرویی است که موتور باید بر آن غلبه کند تا مواد را از انبار کشتی به سیستم دریافت ساحلی منتقل کند. درک این عناصر اولین گام در هر دقیق است راهنمای اندازه گیری موتور تخلیه کننده .

• قدرت جابجایی مواد (پ _اچ ): این قدرت مورد نیاز برای بلند کردن و جابجایی مواد حجیم در طول و شیب نوار نقاله پیچ است. این ارتباط مستقیم با ظرفیت، ارتفاع بالابر و طول نوار نقاله دارد.
• قدرت اصطکاک مواد (پ _اف ): همانطور که مواد حرکت می کنند، به پروازهای پیچ و فرورفتگی ساییده می شوند و اصطکاک ایجاد می کنند. این جزء تحت تأثیر سایندگی ماده و ضریب اصطکاک داخلی آن است.
• برق نوار نقاله خالی (ص _E ): این قدرتی است که برای اجرای خالی تخلیه کننده، غلبه بر اصطکاک مکانیکی در یاتاقان ها، گیربکس ها و سایر قطعات متحرک لازم است.
• بارهای اضافی: عملکرد شیب دار، عوامل محیطی مانند مقاومت در برابر باد در بوم، و نیروی مورد نیاز برای سیستم های جانبی مانند حرکات لوفینگ و چرخشی نیز به کل تقاضا کمک می کند.

عوامل کلیدی موثر بر نیازهای برق

برآورد دقیق توان یک مشکل چند متغیره است. قبل از شروع هر گونه محاسبات، جمع آوری داده های خاص در مورد مواد مورد استفاده و پارامترهای عملیاتی تخلیه کننده ضروری است. این داده ها پایه و اساس یک قابل اعتماد را تشکیل می دهد تخمین توان برای تخلیه کننده فله .

• چگالی ظاهری مواد (γ): وزن در واحد حجم (به عنوان مثال کیلوگرم بر متر مکعب) ماده. مواد سنگین تر مانند سنگ آهن به طور قابل توجهی نسبت به مواد سبک تر مانند غلات به قدرت بیشتری نیاز دارند.
• ظرفیت تخلیه (Q): نرخ جریان جرمی مورد نظر (به عنوان مثال، تن در ساعت). این یک محرک اصلی نیاز برق است.
• طول نوار نقاله (L) و شیب (اچ): کل فاصله افقی و ارتفاع بالابر عمودی مواد باید حمل شوند. نوار نقاله های طویل تر و شیب دارتر نیاز به قدرت بیشتری دارند.
• ضریب اصطکاک مواد (f): یک مقدار بدون بعد که نشان دهنده ویژگی های جریان مواد و تعامل آن با سطوح نوار نقاله است. برای مواد چسبنده یا ساینده بالاتر است.
• ضریب پر شدن (φ): نسبت سطح مقطع پر شده با مواد به کل سطح موجود. به طور معمول، این بین 15٪ تا 45٪ برای نوار نقاله های پیچی برای جلوگیری از اضافه بار است.

جدول مقایسه خواص مواد

خواص مواد حجیم شاید مهم ترین متغیر باشد. جدول زیر مقادیر معمولی را برای مواد رایج ارائه می دهد که ورودی های بسیار مهمی برای مواد هستند محاسبه قدرت نوار نقاله پیچ .

روش گام به گام محاسبه توان

در حالی که نرم افزار دقیق اغلب برای طرح های نهایی استفاده می شود، یک تخمین دستی بینش ارزشمندی را ارائه می دهد. روش زیر، بر اساس استانداردهای CEMA (انجمن تولیدکنندگان تجهیزات نوار نقاله)، فرآیند یک نوار نقاله پیچی افقی پایه را تشریح می کند. این هسته هر یک را تشکیل می دهد راهنمای اندازه گیری موتور تخلیه کننده .

مرحله 1: محاسبه قدرت جابجایی مواد (ص _اچ )

این قدرتی است که برای جابجایی جرم ماده در مسافت مورد نیاز لازم است. فرمول این است:

پ _اچ (kW) = (C * L * g) / 3600

جایی که: C = ظرفیت (kg/h)، L = طول نوار نقاله (m)، g = گرانش (9.81 m/s²). برای نوار نقاله های شیبدار، 'L' با فاصله انتقال کل جایگزین می شود، که به طور قابل توجهی تقاضای توان را افزایش می دهد.

• مثال: برای ظرفیت 500 تن در ساعت (500000 کیلوگرم در ساعت) بیش از 30 متر: پ _اچ = (500000 * 30 * 9.81) / 3600 = ~ 40.9 کیلو وات.
• ملاحظه: این قطعه بیشترین حساسیت را نسبت به تغییرات ظرفیت و ارتفاع بالابر دارد.

مرحله 2: محاسبه توان اصطکاک مواد (ص _اف )

این به دلیل اصطکاک بین مواد و پیچ / فرورفتگی است. فرمول این است:

پ _اف (kW) = (C * L * f) / 3670

جایی که: f ضریب اصطکاک مواد است (به عنوان مثال، 1.5 برای سیمان، 4.0 برای کلینکر).

• مثال (ادامه): افor cement (f=1.5) over 30 meters: P _اف = (500000 * 30 * 1.5) / 3670 = ~ 6.1 کیلو وات.
• ملاحظه: مواد ساینده با ضریب 'f' بالا این مقدار را به شدت افزایش می دهند.

مرحله 3: محاسبه کارایی و تعیین توان نصب شده

مقادیر توان محاسبه شده تئوری هستند و تلفات مکانیکی را در نظر نمی گیرند. کل توان مورد نیاز در شفت موتور با تقسیم مجموع تمام اجزای قدرت بر بازده کلی درایو (η) بدست می‌آید.

پ _مجموع = (ص _اچ پ _اف پ _E ) / η

• کارایی (η): افor a system involving a gearbox and bearings, η is typically between 0.85 and 0.95.
• برق نوار نقاله خالی (ص _E ): این را می توان از داده های سازنده یا به عنوان درصد کمی (به عنوان مثال، 5-10٪) از توان مواد برای برآوردهای اولیه تخمین زد.
• افinal Sizing: ضریب ایمنی 10-15٪ معمولاً به P اضافه می شود _مجموع برای رسیدن به توان نهایی موتور نصب شده، اطمینان حاصل شود که می تواند بارهای راه اندازی و اضافه بارهای جزئی را تحمل کند.

ملاحظات پیشرفته برای برنامه های کاربردی در دنیای واقعی

محاسبات اولیه یک پایه را فراهم می کند، اما در دنیای واقعی مشخصات تخلیه کننده پیچ نیاز به حسابداری برای پویایی های پیچیده تر دارد. شرکت هایی با تجربه مهندسی گسترده، مانند اچangzhou Aotuo Mechanical and Electrical Co., Ltd.، این عوامل را در طرح های خود برای تجهیزاتی که قادر به تحمل حداکثر 3000 تن در ساعت هستند، ادغام می کنند.

• درایوهای فرکانس متغیر (VافD): استفاده از VافD به موتور اجازه می دهد تا با سرعت های مختلف کار کند و "شروع نرم" را فراهم می کند، که جریان اوج و تنش مکانیکی را در هنگام راه اندازی کاهش می دهد، که می تواند بالاتر از قدرت در حال اجرا باشد.
• شرایط غیر استاندارد: عملیات در سرمای شدید می تواند بر خواص مواد و ویسکوزیته روان کننده تأثیر بگذارد، در حالی که رطوبت بالا می تواند چسبندگی برخی مواد را افزایش دهد که هر دو بر تقاضای برق تأثیر می گذارد.
• چند واحد درایو: افor very long screw unloaders, power may be supplied by multiple motors placed at intervals along the length to prevent excessive torsion on the screw shaft.
• قدرت یکپارچه سازی سیستم: کل تخمین توان برای تخلیه کننده فله همچنین باید انرژی لازم برای لوفینگ (بالا/پایین آوردن) بوم، چرخش (چرخش) تخلیه کننده و سیستم های جمع آوری گرد و غبار را شامل شود.

سوالات متداول

رایج ترین اشتباه در تعیین اندازه موتور برای تخلیه کننده کشتی پیچی چیست؟

رایج ترین و پرهزینه ترین اشتباه، دست کم گرفتن ضریب اصطکاک مواد (مقدار 'f') و ناکارآمدی کلی سیستم است. مهندسان اغلب بر قدرت اصلی بالابر تمرکز می کنند (P _اچ ) اما به اندازه کافی انرژی اضافی مورد نیاز برای فشار دادن مواد ساینده یا چسبنده مانند کلینکر یا زغال سنگ مرطوب را از طریق فرورفتگی محاسبه نمی کند. این نادیده گرفتن، همراه با استفاده از راندمان درایو بیش از حد خوش بینانه، منجر به انتخاب یک موتور کم اندازه می شود که به طور مداوم اضافه بار، حرکت می کند و طول عمر کوتاهی دارد. قوی راهنمای اندازه گیری موتور تخلیه کننده همیشه بر عوامل اصطکاک محافظه کارانه و خاص ماده تأکید دارد.

چگونه انتخاب ماده بر محاسبه توان فراتر از چگالی تأثیر می گذارد؟

در حالی که چگالی مستقیماً بر قدرت حمل و نقل مواد تأثیر می گذارد (ص _اچ خصوصیات فیزیکی مواد به شدت بر قدرت اصطکاک مواد تأثیر می گذارد (P _اف ). یک ماده ساینده مانند سنگ آهن یا کلینکر دارای ضریب اصطکاک بسیار بالایی است ('f') که می تواند P را چند برابر کند. _اف جزء چندین برابر ماده ای آزاد مانند دانه است. علاوه بر این، موادی که تمایل به کیک یا چسبندگی دارند، برای جلوگیری از انسداد نیاز به ضریب پر کردن پایین‌تری (φ) دارند، که ممکن است نیاز به پیچ با قطر بزرگ‌تر داشته باشد که با سرعت متفاوتی برای رسیدن به ظرفیت یکسان کار می‌کند و به طور غیرمستقیم بر تعادل قدرت تأثیر می‌گذارد. بنابراین، کامل محاسبه قدرت نوار نقاله پیچ بدون خواص دقیق مواد غیر ممکن است.

بهتر است یک موتور بزرگ یا کم حجم برای تخلیه کننده پیچ داشته باشیم؟

در حالی که هر دو دارای اشکالاتی هستند، یک موتور کم حجم بدون شک بدترین گزینه است. یک موتور با اندازه کوچک نمی تواند ظرفیت مورد نیاز را ارائه دهد، در زیر بار متوقف می شود، بیش از حد گرم می شود و نیاز به تعمیر و نگهداری مداوم دارد که منجر به خرابی و هزینه های عملیاتی بیش از حد می شود. یک موتور بزرگ، در حالی که شامل سرمایه اولیه بالاتری است و به طور بالقوه در یک نقطه کارآمد کمتر در منحنی قدرت خود کار می کند، به طور قابل اعتماد این کار را انجام می دهد. با درایوهای فرکانس متغیر مدرن (VFD)، می توان ناکارآمدی عملیاتی یک موتور بزرگ را کاهش داد. بنابراین، هنگامی که شک دارید، استفاده از یک عامل ایمنی و تمایل به موتور کمی بزرگتر برای اطمینان از قابلیت اطمینان، یک اصل کلیدی در صنعت، یک روش استاندارد در صنعت است. مشخصات تخلیه کننده پیچ .

آیا می توانم از یک محاسبه نوار نقاله پیچ استاندارد برای برنامه تخلیه کننده کشتی استفاده کنم؟

می توانید از آن به عنوان نقطه شروع استفاده کنید، اما یک تخلیه کننده کشتی پیچیدگی های منحصر به فردی را معرفی می کند که یک محاسبه استاندارد ممکن است آن ها را درک نکند. ماهیت دینامیکی عملیات - که در آن طول و شیب نوار نقاله پیچ داخلی می‌تواند با کوبیدن بوم و تغییر موقعیت کشتی تغییر کند - به این معنی است که تقاضای برق ثابت نیست. علاوه بر این، نیاز به قابلیت اطمینان بالا در یک محیط بندری 24 ساعته و 24 ساعته، فاکتورهای ایمنی بزرگ‌تری را توجیه می‌کند. استفاده از نرم افزارهای مهندسی تخصصی یا مشورت با سازندگان با تجربه که سابقه کار ثابت شده در این زمینه را دارند به شدت توصیه می شود تخمین توان برای تخلیه کننده فله سیستم هایی که باید تحت این شرایط متغیر و سخت عمل کنند.
